Quel drain pour mur de soutènement : le guide pour protéger votre ouvrage durablement

Choisir le bon drain pour un mur de soutènement, c’est la décision qui sépare un ouvrage solide pendant trente ans d’un mur fissuré au bout de trois hivers. L’eau est l’ennemi silencieux de toute structure de retenue des terres : elle s’infiltre dans le remblai, s’accumule derrière le parement et exerce une pression hydrostatique capable de doubler les contraintes exercées sur le béton. Pourtant, le drainage reste l’étape la plus négligée par les particuliers qui construisent ou rénovent un mur de soutènement. Résultat : des fissures, des déformations, parfois un effondrement partiel qu’il aurait été simple d’éviter. Ce guide vous accompagne pas à pas pour identifier le système de drainage adapté à votre terrain, choisir les bons matériaux et poser votre drain dans les règles de l’art, sans surcoût inutile.

Pourquoi le drainage d’un mur de soutènement est indispensable

Un mur de soutènement ne se contente pas de retenir la terre. Il affronte, jour après jour, l’eau qui percole à travers le sol. Après chaque pluie, l’humidité migre vers le point bas du terrain et vient buter contre le parement arrière du mur. Sans évacuation, cette eau stagnante génère une pression hydrostatique qui s’ajoute à la poussée des terres.

Les conséquences sont prévisibles. Les cycles de gel et de dégel dans l’eau emprisonnée provoquent des dilatations qui fissurent le béton ou descellent les blocs. L’humidité constante favorise le développement de mousses et de végétation parasite qui dégradent les joints. À terme, le mur se déforme, bascule, ou s’effondre partiellement.

Le drainage transforme cette menace en un flux maîtrisé. En offrant à l’eau un chemin préférentiel vers un exutoire, vous maintenez l’équilibre des forces et préservez l’intégrité structurelle de votre ouvrage sur le long terme. C’est un investissement modeste au regard du coût d’une reconstruction.

À lire aussi : Cunette en béton : définition complète et étapes de réalisation pour un drainage durable

Les différents types de drains pour mur de soutènement

Tous les terrains ne se ressemblent pas. Tous les murs non plus. Le choix du type de drain dépend de la nature du sol, de la hauteur de l’ouvrage et du volume d’eau à évacuer. Voici les trois grandes familles de solutions.

Le drain français : la référence pour les terrains humides

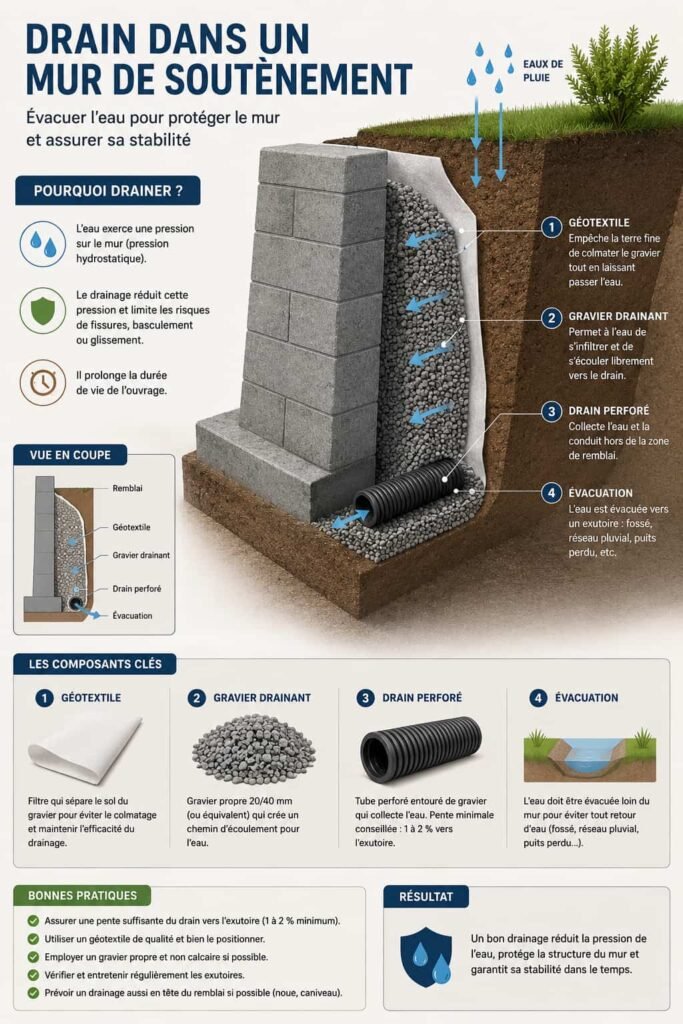

Le drain français est le système le plus complet et le plus éprouvé pour évacuer l’eau autour d’un mur de soutènement. Il se compose d’un tuyau perforé posé au pied du mur, côté terrain, enrobé de gravier drainant et enveloppé d’un géotextile filtrant. L’ensemble forme un massif drainant qui capte l’eau sur toute la longueur de l’ouvrage et la conduit vers un exutoire : fossé, caniveau, regard d’eaux pluviales ou puits d’infiltration.

Ce dispositif est particulièrement recommandé sur les sols argileux, limoneux ou compacts, où l’eau ne s’infiltre pas naturellement. Il convient aussi aux zones à forte pluviométrie et aux murs dont la hauteur dépasse un mètre. Sa force réside dans sa capacité à traiter le problème en profondeur, là où d’autres solutions n’agissent qu’en surface.

Les barbacanes : évacuer la pression par le mur lui-même

Les barbacanes sont des orifices tubés percés à travers le parement du mur. Elles permettent à l’eau accumulée derrière la structure de s’écouler vers l’extérieur par gravité, réduisant ainsi la pression exercée sur le béton. Leur diamètre varie de 50 à 100 mm selon la hauteur de l’ouvrage et la nature du remblai, et elles sont généralement espacées tous les deux mètres environ.

Seules, les barbacanes suffisent pour un mur bas (inférieur à un mètre) implanté dans un sol naturellement perméable, comme du sable ou du gravier. Sur un sol argileux ou pour un mur de hauteur moyenne à importante, elles constituent un excellent complément au drain français, mais ne remplacent pas un système de drainage complet. C’est un filet de sécurité, pas la solution unique.

Le lit de gravier drainant : la solution minimale

Dans les configurations les plus favorables, un simple remblai en gravier lavé sur une épaisseur de 30 à 50 centimètres derrière le mur peut assurer un drainage suffisant. L’eau percole à travers les granulats et rejoint naturellement le bas du terrain. Cette approche fonctionne sur des sols sableux, bien drainés, pour des murs de faible hauteur et dans des régions peu exposées aux fortes précipitations.

En pratique, cette solution est rarement suffisante à elle seule. Elle sert surtout de couche drainante complémentaire autour du tuyau perforé du drain français.

À lire aussi : Reconnaître un mur porteur dans une maison de 1970 : 5 indices pour l’identifier sans vous tromper

Comment choisir les bons matériaux de drainage

La qualité et la durabilité d’un drain pour mur de soutènement dépendent directement des matériaux utilisés. Chaque composant a un rôle précis. Un mauvais choix sur un seul élément compromet l’ensemble du dispositif.

Le tuyau de drainage : PVC, PEHD et diamètre adapté

Les tuyaux drains annelés en PVC ou en polyéthylène haute densité (PEHD) perforés sont les plus utilisés. Leur structure annelée leur confère une résistance mécanique élevée, indispensable pour supporter le poids du remblai sans s’écraser.

Le diamètre minimum recommandé est de 100 mm pour un mur de moins de 1,50 mètre de hauteur. Au-delà, un diamètre de 160 mm ou un double réseau de drainage devient préférable. Un tuyau sous-dimensionné sature lors des fortes pluies et perd toute son utilité au moment où vous en avez le plus besoin.

Le gravier drainant : calibre et propreté

Le gravier calibré 20/40 mm, lavé pour éliminer les fines, constitue le matériau d’enrobage idéal. Il offre une excellente perméabilité tout en maintenant le tuyau en place. Prévoyez environ 0,25 m3 par mètre linéaire de drain. Le gravier tout-venant, souvent moins cher, contient des particules fines qui réduisent significativement la capacité de drainage. Cette économie se paie en performance.

Le géotextile : le filtre qui prolonge la vie du système

Le géotextile est la membrane filtrante qui sépare le gravier du sol environnant. Il laisse passer l’eau tout en retenant les particules de terre qui, sans cette protection, colmateraient progressivement les perforations du tuyau. Optez pour un grammage minimal de 100 g/m2 et une largeur supérieure d’au moins 30 centimètres à celle du drain pour assurer un recouvrement complet.

Un géotextile trop fin se déchire au remblaiement. Un géotextile trop épais réduit la perméabilité. Le juste milieu est affaire de qualité, pas de prix.

Les regards de visite : l’entretien anticipé

Installez un regard de visite tous les dix mètres environ et à chaque changement de direction du drain. Ces accès permettent l’inspection régulière du système et le curage au jet d’eau si nécessaire. Négliger ce point, c’est condamner votre drainage à l’obsolescence silencieuse.

Poser un drain pour mur de soutènement étape par étape

La conception et le choix des matériaux ne suffisent pas si la mise en oeuvre est bâclée. Voici la méthode de pose dans les règles de l’art, accessible à un bricoleur soigneux.

Préparer le terrain et creuser la tranchée

Commencez par dégager la zone arrière du mur sur toute sa longueur. Retirez les racines, les pierres et les débris. Creusez ensuite une tranchée au pied du mur, côté terrain, d’environ 30 à 40 centimètres de largeur et de profondeur suffisante pour que le tuyau repose au niveau de la base de la semelle.

Le fond de la tranchée doit être nivelé avec une pente régulière de 1 à 2 % en direction de l’exutoire. C’est la continuité de cette pente qui garantit l’écoulement. Mieux vaut une pente légère mais constante qu’un profil irrégulier qui crée des poches d’eau stagnante.

Installer le géotextile et le lit de gravier

Tapissez la tranchée avec le feutre géotextile en laissant dépasser les bords de chaque côté. Vous les rabattrez sur le dessus à la fin. Déposez un premier lit de gravier de 10 centimètres d’épaisseur au fond, sur toute la longueur. Ce lit sert de berceau au tuyau et assure un premier niveau de filtration.

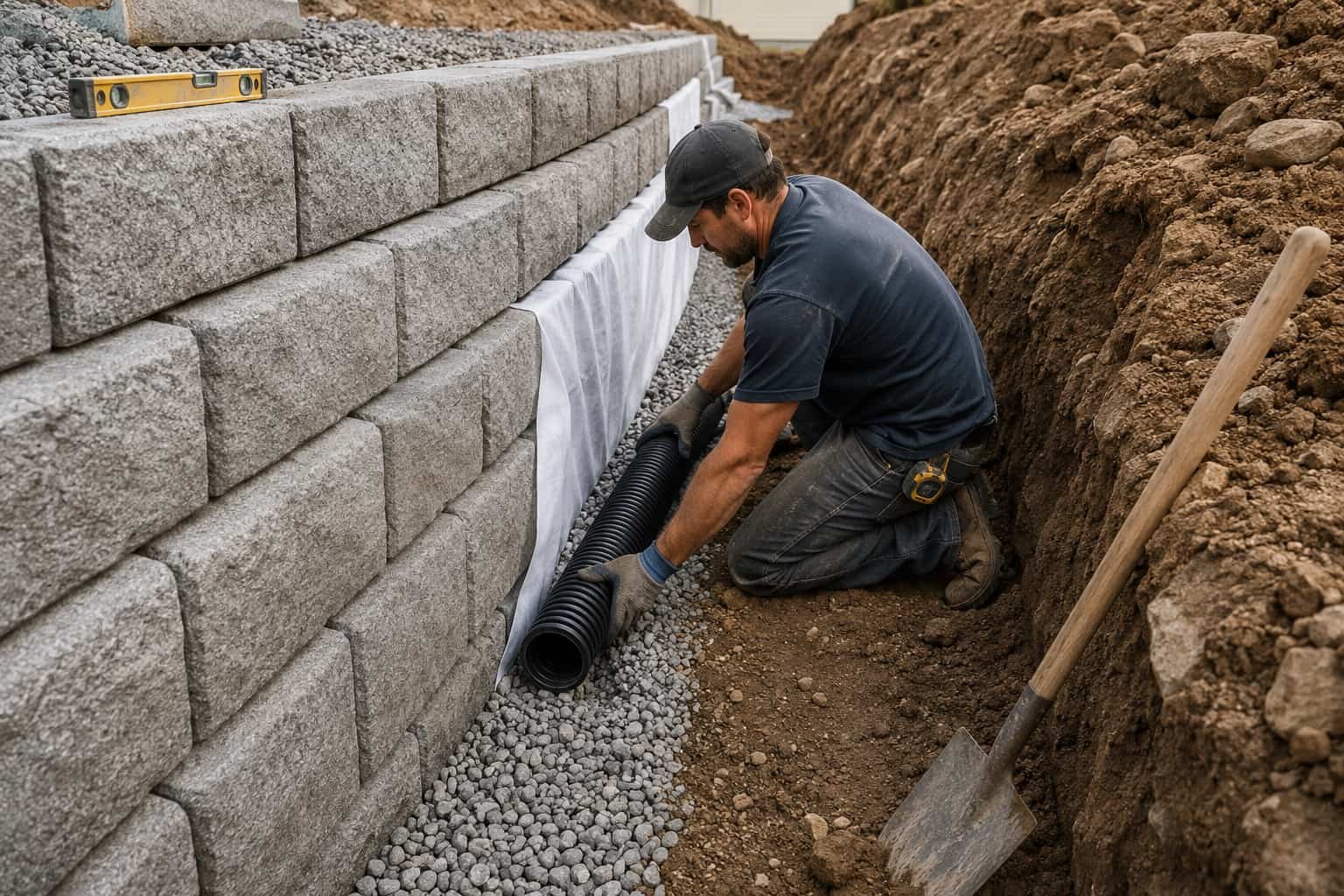

Poser le tuyau de drainage

Déroulez le tuyau perforé sur le lit de gravier, en vérifiant que les perforations ou les fentes sont orientées vers le bas pour capter l’eau par le dessous (certains fabricants préconisent l’inverse selon le modèle : consultez la notice). Raccordez les sections entre elles et connectez l’extrémité aval au regard de collecte ou à l’exutoire prévu.

Enrober, refermer et remblayer

Recouvrez le tuyau d’une couche de gravier d’au moins 20 centimètres pour protéger le système. Rabattez les bords du géotextile sur le dessus du massif drainant pour fermer le dispositif. L’ensemble fonctionne désormais comme un filtre autonome : l’eau entre, la terre reste dehors.

Remblayez ensuite avec de la terre végétale compactée par couches successives de 20 centimètres. Un compactage soigné évite les tassements différentiels qui pourraient déformer le drainage.

À lire aussi : Qu’est-ce que helloArtisan : la plateforme qui simplifie vos travaux de rénovation

Les erreurs courantes qui ruinent un drainage

Même un matériel de qualité ne résiste pas à une pose négligente. Certaines erreurs reviennent systématiquement sur les chantiers de particuliers.

Oublier le géotextile

C’est l’erreur la plus fréquente et la plus coûteuse. Sans géotextile, les fines du sol migrent dans le gravier, colmatent les perforations du tuyau et réduisent la capacité de drainage à néant en quelques années seulement. Le système devient alors un simple tuyau enterré, inerte.

Sous-estimer la pente

Un drain posé à plat ou avec une pente insuffisante ne peut pas évacuer l’eau efficacement. L’eau stagne dans le tuyau au lieu de s’écouler, et le problème se déplace au lieu de se résoudre. La pente minimale de 1 % n’est pas une recommandation, c’est une nécessité.

Négliger l’exutoire

Un drain parfaitement posé qui ne débouche nulle part est un non-sens. Vérifiez que votre exutoire est fonctionnel et autorisé par la commune : fossé, réseau d’eaux pluviales, caniveau ou puits d’infiltration dimensionné. L’eau collectée doit être conduite loin des fondations de la maison.

Utiliser du gravier tout-venant

Le gravier non lavé contient des particules fines qui réduisent la porosité du massif drainant. Avec le temps, ce remblai se comporte presque comme de la terre. L’économie réalisée à l’achat se transforme en surcoût de réparation.

Drain français, barbacanes ou les deux : quelle combinaison selon votre terrain

Le choix ne se résume pas à une seule solution. Il s’adapte à votre contexte.

Pour un mur bas sur sol perméable, un lit de gravier associé à des barbacanes espacées tous les deux mètres offre un drainage suffisant. Le coût est faible, la mise en oeuvre rapide.

Pour un mur de hauteur moyenne sur sol argileux, le drain français est incontournable. Associez-le à des barbacanes pour créer une double sécurité : le drain gère le flux principal, les barbacanes servent de soupape en cas de saturation.

Pour un mur haut ou un terrain à forte pente, faites appel à un bureau d’études géotechniques. L’analyse du sol, de la nappe phréatique et de l’angle de frottement interne déterminera le dimensionnement exact du dispositif. À ce niveau d’enjeu, l’expertise d’un professionnel est un investissement, jamais une dépense.

En bref

• Le drain français (tuyau perforé de 100 mm minimum, gravier lavé 20/40 mm, géotextile) constitue la solution de référence pour protéger un mur de soutènement contre la pression hydrostatique, en particulier sur les sols argileux et en zone pluvieuse.
• Les barbacanes (orifices de 50 à 100 mm espacés tous les 2 mètres) complètent efficacement le drain en offrant une évacuation directe à travers le parement, indispensable sur les murs de hauteur moyenne à importante.
• La qualité de la pose conditionne tout le reste : une pente régulière de 1 à 2 %, un géotextile correctement dimensionné, un exutoire fonctionnel et des regards de visite tous les 10 mètres sont les quatre piliers d’un drainage qui dure des décennies.
