Comment brancher l’évacuation d’un lave-vaisselle : le guide complet pour réussir sans plombier

Brancher l’évacuation d’un lave-vaisselle est l’une des étapes les plus redoutées lorsqu’on installe cet appareil soi-même. Pourtant, avec la bonne méthode et un outillage modeste, ce raccordement se réalise en moins d’une heure, sans faire appel à un plombier. L’enjeu est simple : garantir un écoulement fiable des eaux usées, prévenir les reflux et les mauvaises odeurs, tout en respectant les normes en vigueur. Que vous installiez un lave-vaisselle pour la première fois ou que vous remplaciez un ancien modèle, ce guide détaille chaque geste, chaque précaution et chaque astuce pour un raccordement d’évacuation impeccable. Vous économiserez le coût d’une intervention professionnelle, et vous gagnerez surtout cette satisfaction discrète de l’avoir fait vous-même.

Comprendre le système d’évacuation d’un lave-vaisselle

Avant de dévisser quoi que ce soit, prenez un instant pour comprendre le principe qui gouverne l’ensemble du dispositif. Un lave-vaisselle ne se contente pas de laver : il pompe, il chauffe, puis il rejette. C’est cette dernière phase qui nous intéresse.

Le rôle du tuyau de vidange

Le tuyau de vidange est un flexible souple, généralement livré avec l’appareil, dont le diamètre se situe autour de 21 mm à l’extrémité. Il est muni d’un coude rigide (parfois appelé crosse) qui maintient le tuyau en position une fois inséré dans le point d’évacuation. Ce flexible transporte les eaux usées chargées de résidus alimentaires et de produit de lavage depuis la pompe de vidange jusqu’à la canalisation. Sa conception lui permet de résister aux températures élevées des cycles intensifs.

Le siphon : votre rempart contre les odeurs

Le siphon joue un rôle fondamental. Ce dispositif en forme de U ou de bouteille conserve en permanence une petite quantité d’eau, appelée garde d’eau, qui forme une barrière étanche contre les remontées de gaz nauséabonds provenant des canalisations. Sans lui, votre cuisine deviendrait rapidement inhospitalière. Le siphon standard pour un évier de cuisine possède un diamètre de 40 mm, et les modèles récents intègrent souvent une prise dédiée (ou piquage) pour raccorder directement un lave-vaisselle ou un lave-linge.

Pourquoi la hauteur d’évacuation est déterminante

Voici un point que beaucoup de bricoleurs négligent, et qui conditionne pourtant la réussite de toute l’installation. Le tuyau de vidange doit être positionné à une hauteur comprise entre 40 et 60 cm du sol selon le DTU 60.1, le référentiel technique utilisé par les professionnels du bâtiment en France. Certains fabricants admettent une plage allant jusqu’à 90 cm, mais au-delà, la pompe de vidange doit fournir un effort excessif, ce qui réduit sa durée de vie. Trop bas, vous risquez un phénomène d’auto-siphonnage : l’eau est aspirée en continu, perturbant le cycle de lavage. L’équilibre est tout. Et il se mesure en centimètres.

A lire aussi : Furet de plomberie : tout savoir pour déboucher une canalisation sans appeler un plombier

Préparer l’installation : outils et matériel nécessaire

Une préparation minutieuse évite les allers-retours en magasin et les improvisations hasardeuses. Rassemblez tout le matériel avant de couper l’eau.

Les outils indispensables

Vous n’avez besoin de rien d’exotique. Un tournevis plat et cruciforme, une clé à molette, un niveau à bulle, un mètre et éventuellement une scie à métaux si une découpe de tuyau PVC s’impose. Ajoutez un chiffon propre et une bassine pour recueillir l’eau résiduelle lorsque vous démonterez le siphon existant. C’est du matériel que tout foyer possède déjà, ou presque.

Les fournitures à prévoir

Selon la configuration de votre cuisine, vous aurez besoin de certaines pièces spécifiques. Un siphon avec prise pour lave-vaisselle si le vôtre n’en possède pas, des colliers de serrage inox adaptés au diamètre du flexible, du ruban PTFE (dit téflon) pour les joints filetés, et éventuellement un kit d’installation comprenant le coude anti-reflux et les raccords adaptés. Ce kit, vendu entre 10 et 25 euros en grande surface de bricolage, simplifie considérablement le travail. Un investissement dérisoire comparé au tarif d’un plombier, qui oscille entre 80 et 150 euros pour cette intervention.

Les vérifications préalables

Coupez l’arrivée d’eau générale. Débranchez l’appareil du secteur. Vérifiez que le lave-vaisselle est parfaitement de niveau à l’aide du niveau à bulle, et ajustez les pieds réglables si nécessaire. Un appareil mal nivelé provoque des vibrations, des fuites et un écoulement irrégulier. Assurez-vous aussi qu’une prise électrique avec terre se trouve à proximité, sur un circuit dédié protégé par un disjoncteur différentiel de 30 mA et un coupe-circuit de 20 A. La prise doit être située à bonne hauteur, éloignée du point d’eau. La sécurité n’est pas une option.

Les trois méthodes pour raccorder l’évacuation

Trois configurations dominent dans les cuisines françaises. Chacune répond à un agencement différent, mais la logique reste identique : acheminer les eaux usées du lave-vaisselle vers la canalisation, en respectant la hauteur, la pente et l’étanchéité.

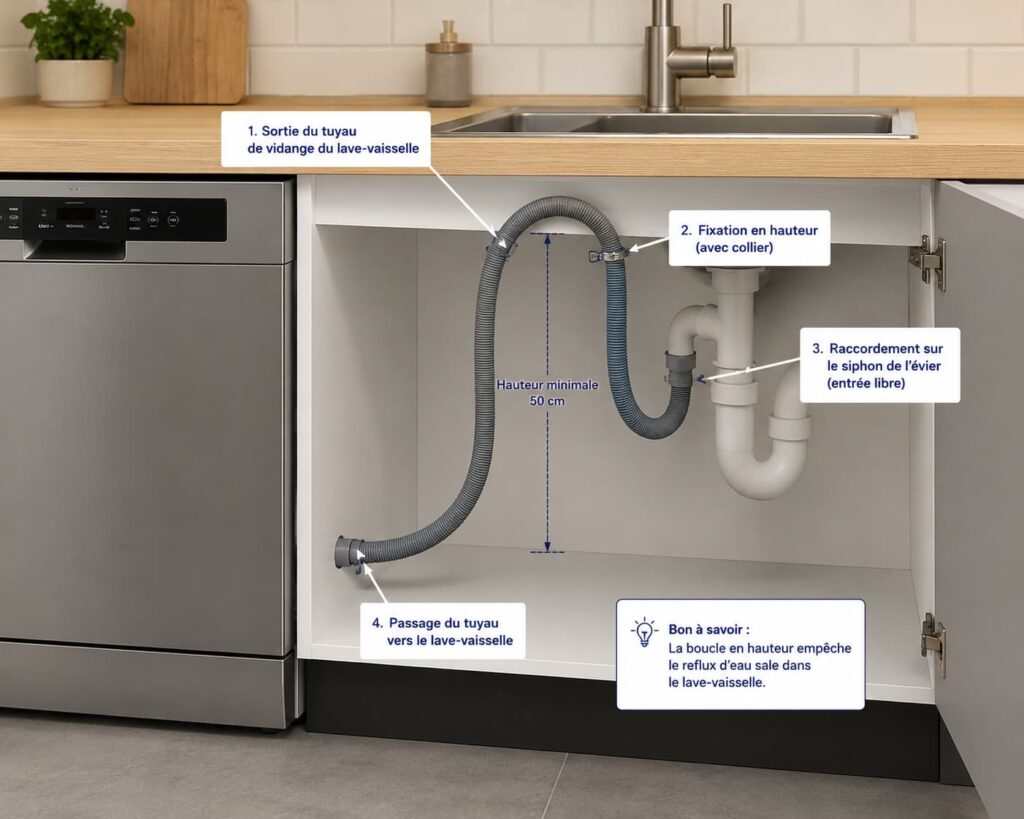

Raccordement sur le siphon de l’évier

C’est la méthode la plus courante et la plus simple. Elle convient parfaitement lorsque le lave-vaisselle est installé à proximité de l’évier, ce qui est le cas dans la grande majorité des cuisines.

Étape par étape

Ouvrez le meuble sous l’évier et repérez le siphon. Localisez la prise de vidange latérale : il s’agit d’un embout bouché, situé sur le côté du siphon, prévu pour accueillir le tuyau d’un lave-vaisselle ou d’un lave-linge. Si votre siphon ne possède pas cette prise, remplacez-le par un modèle équipé. Retirez le bouchon ou coupez l’opercule en plastique si nécessaire. Insérez le tuyau de vidange dans l’ouverture, en veillant à ne l’enfoncer que de 10 à 20 cm maximum. Au-delà, vous risquez d’entraver la circulation d’air dans le siphon et de provoquer des reflux. Fixez le tuyau avec un collier de serrage inox et serrez fermement, sans écraser le flexible.

Vérifiez que le tuyau forme une boucle haute (appelée boucle anti-retour) entre le lave-vaisselle et le siphon. Cette boucle, dont le point le plus haut doit se situer autour de 60 à 70 cm du sol, empêche l’eau sale de refluer dans l’appareil par gravité. C’est un détail qui fait toute la différence entre une installation qui fonctionne et une installation qui pose problème.

A lire aussi : Remède de grand-mère pour déboucher un évier : le guide complet qui remplace le plombier

Raccordement sur une évacuation murale dédiée

Dans certaines cuisines, une canalisation PVC murale est prévue spécifiquement pour le lave-vaisselle. C’est la configuration idéale, car elle sépare les flux d’évacuation et limite les bruits de glouglou, un avantage notable dans les cuisines ouvertes.

Comment procéder

Repérez le tuyau PVC ouvert muni d’un coude qui fait office de siphon. Équipez le tuyau de vidange du lave-vaisselle du coude rigide fourni par le fabricant. Enfoncez le flexible d’une dizaine de centimètres dans la partie haute du siphon mural. Le coude maintiendra le système en position. Là encore, le tuyau ne doit être ni trop enfoncé (risque de reflux) ni trop peu (risque d’éjection sous la pression de l’eau). Si l’appareil est livré avec des fixations murales, utilisez-les pour stabiliser l’ensemble.

Raccordement par bride de repiquage

Si aucune évacuation dédiée n’existe et que le siphon de l’évier n’est pas accessible, il reste la solution de la bride de repiquage. Cette technique consiste à percer la canalisation d’évacuation existante en PVC (diamètre 32 ou 40 mm) pour y insérer un raccord spécifique.

La marche à suivre

Positionnez la bride sur la canalisation à l’endroit souhaité. Insérez le cylindre perceur fourni avec le kit dans le corps de la bride et percez le tuyau. Une résistance se fait sentir : c’est normal, vous traversez un conduit robuste. Dévissez et retirez le cylindre dès qu’il tourne à nouveau librement. Montez le raccord d’évacuation équipé d’un clapet anti-retour, puis emboîtez le flexible de vidange du lave-vaisselle et fixez-le avec un collier de serrage.

Cette méthode demande un peu plus de dextérité, mais elle reste parfaitement accessible à un bricoleur attentif. Elle offre l’avantage de créer un point d’évacuation là où rien n’était prévu.

Tester l’installation et vérifier l’étanchéité

Une fois le raccordement effectué, ne poussez pas immédiatement le lave-vaisselle contre le mur. Prenez le temps de tester.

Ouvrez l’arrivée d’eau. Branchez l’appareil au secteur. Lancez le cycle le plus court (prérinçage ou mode express) à vide, sans vaisselle. Pendant toute la durée du programme, surveillez attentivement les raccords, le siphon et le dessous de l’évier. La moindre goutte, le moindre suintement doit être traité immédiatement : resserrez un collier, repositionnez un joint, ajoutez une longueur de ruban PTFE si nécessaire.

Vérifiez également que l’eau s’écoule correctement dans la canalisation, sans reflux dans l’évier ni bruit anormal. Un glouglou persistant peut indiquer un problème de ventilation du siphon ou une boucle anti-retour mal positionnée. Corrigez avant de refermer le meuble.

Lorsque tout est sec et silencieux, vous pouvez replacer l’appareil dans son logement. Prenez garde à ne pas écraser le cordon d’alimentation ni pincer le tuyau de vidange. Le flexible doit conserver une courbe douce, sans coude serré ni torsion.

A lire aussi : Mitigeur de douche : comment choisir entre design, fiabilité et durabilité sans se tromper

Les erreurs les plus fréquentes et comment les éviter

Le raccordement de l’évacuation d’un lave-vaisselle pardonne peu les approximations. Voici les pièges dans lesquels tombent la plupart des bricoleurs débutants, et la manière de les contourner.

Enfoncer le tuyau trop profondément dans le siphon

C’est l’erreur la plus répandue. Un tuyau enfoncé au-delà de 20 cm dans le siphon bloque la circulation d’air et provoque des reflux d’eaux usées dans l’appareil. La solution est simple : mesurez, marquez, et arrêtez-vous à 10-15 cm d’insertion.

Négliger la boucle anti-retour

Sans cette boucle haute dans le parcours du tuyau de vidange, l’eau contenue dans le siphon peut refluer par gravité jusque dans la cuve du lave-vaisselle. Résultat : une vaisselle prétendument propre qui baigne dans des eaux stagnantes. Fixez le tuyau en hauteur à l’aide de colliers ou du support mural fourni par le fabricant.

Utiliser une rallonge électrique

La tentation est grande lorsque la prise est trop éloignée. Résistez. Les rallonges et multiprises multiplient les risques de court-circuit et de surchauffe, particulièrement dans un environnement humide. Le lave-vaisselle doit être raccordé directement à une prise de terre dédiée, conforme à la norme NF C 15-100.

Oublier de vérifier le niveau de l’appareil

Un lave-vaisselle qui penche, même légèrement, génère des vibrations qui desserrent progressivement les raccords. Les fuites apparaissent parfois des semaines après l’installation, quand on n’y pense plus. Prenez trente secondes pour vérifier avec un niveau à bulle. Trente secondes qui peuvent vous épargner un dégât des eaux.

Entretenir l’évacuation pour une durée de vie optimale

Un raccordement bien réalisé ne dispense pas d’un entretien régulier. Les graisses, les résidus alimentaires et le calcaire s’accumulent progressivement dans le siphon et le tuyau de vidange, réduisant le débit d’écoulement.

Nettoyez le siphon une à deux fois par an : dévissez le culot, retirez les dépôts, rincez à l’eau chaude. Vérifiez l’état des joints et remplacez-les tous les deux ans par précaution. Contrôlez visuellement les colliers de serrage tous les six mois : les vibrations de la pompe de vidange les desserrent progressivement. Lancez un cycle de nettoyage à vide avec un produit d’entretien adapté une fois par mois pour dissoudre les graisses résiduelles dans le circuit interne de l’appareil.

Ces gestes simples suffisent à prévenir 90 % des pannes liées à l’évacuation. Et ils ne prennent que quelques minutes.

En bref

• Le raccordement sur le siphon de l’évier est la méthode la plus accessible : insérez le tuyau de vidange dans le piquage dédié, limitez l’insertion à 10-20 cm, fixez avec un collier inox et formez une boucle anti-retour à 60-70 cm du sol.
• Respectez les normes de hauteur : le point d’évacuation doit se situer entre 40 et 60 cm du sol (DTU 60.1), avec un tuyau de diamètre 40 mm, pour garantir un écoulement fluide sans surcharger la pompe de vidange.
• Testez systématiquement avant de refermer : lancez un cycle court à vide, inspectez chaque raccord, et ne replacez l’appareil qu’une fois l’étanchéité confirmée. Un contrôle de quelques minutes épargne des mois de désagréments.
